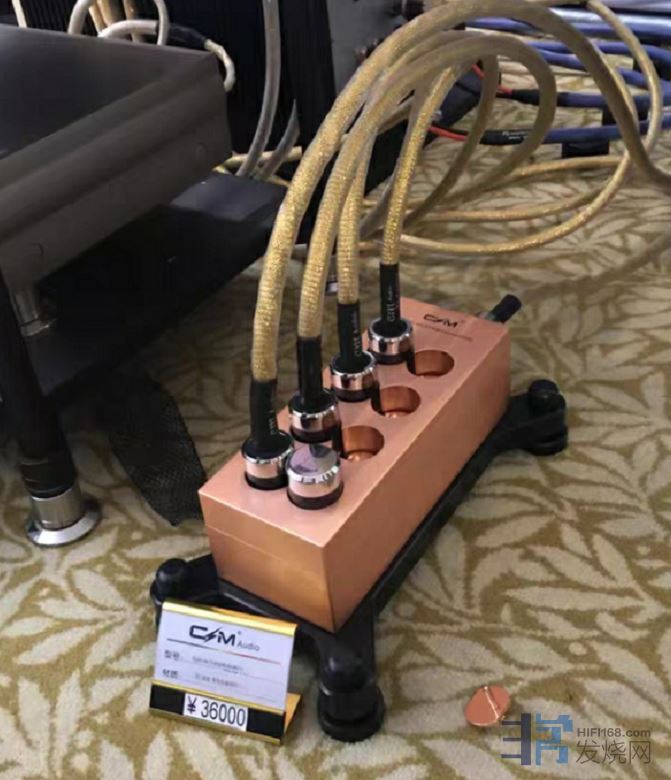

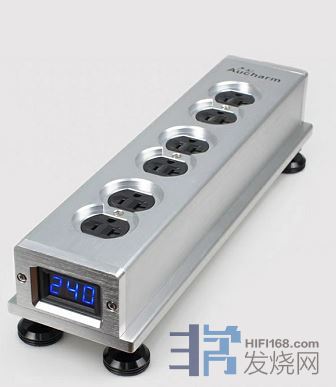

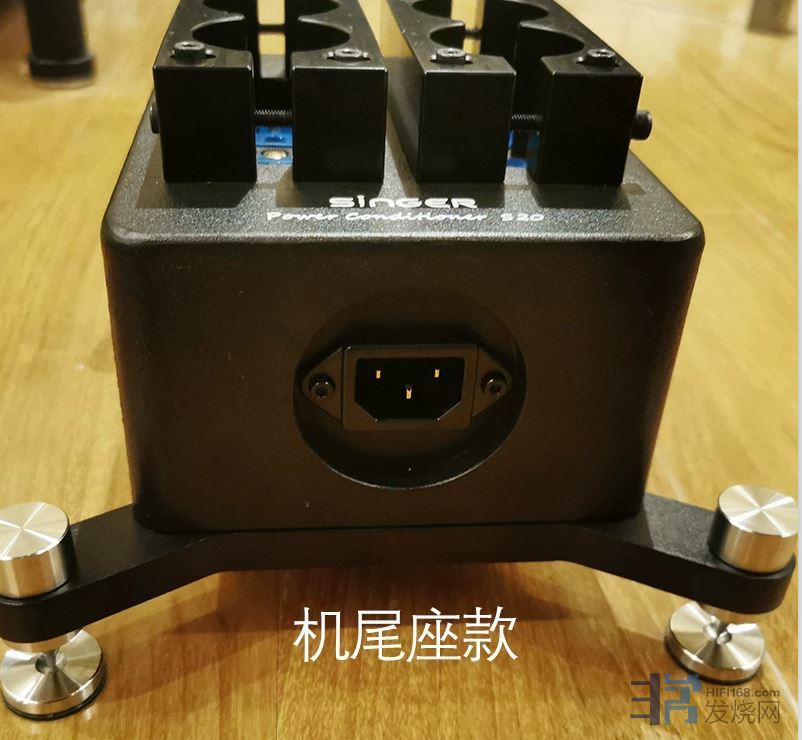

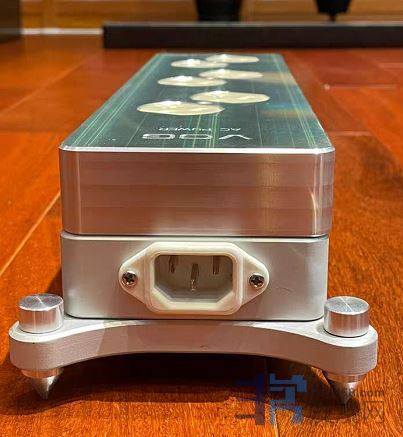

一直在看其他插线板的避震设计 这里大体 汇总了一下 其他产品的避震 设计（全部分析缺点与参考了优点）
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
23#
t T
发表于 2024-07-09 21:53 |显示全部

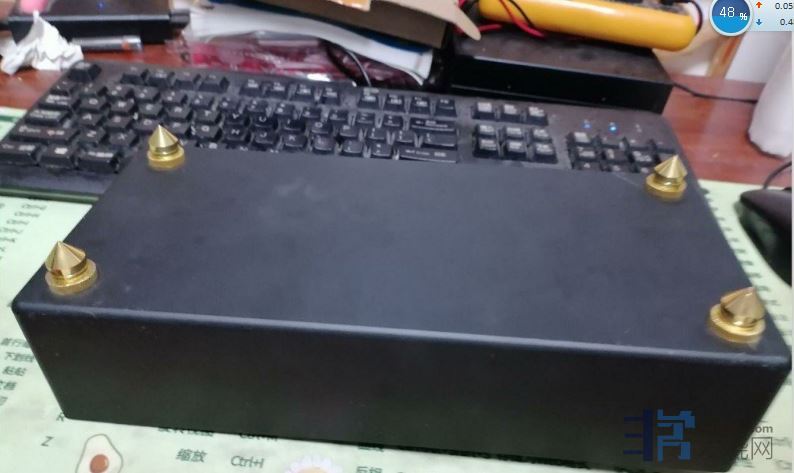

插线板的避震钉安装一下（这种避震钉可调长度 太短   地面不平度   找平衡 相对较差）
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
24#
t T
发表于 2024-07-09 21:56 |显示全部

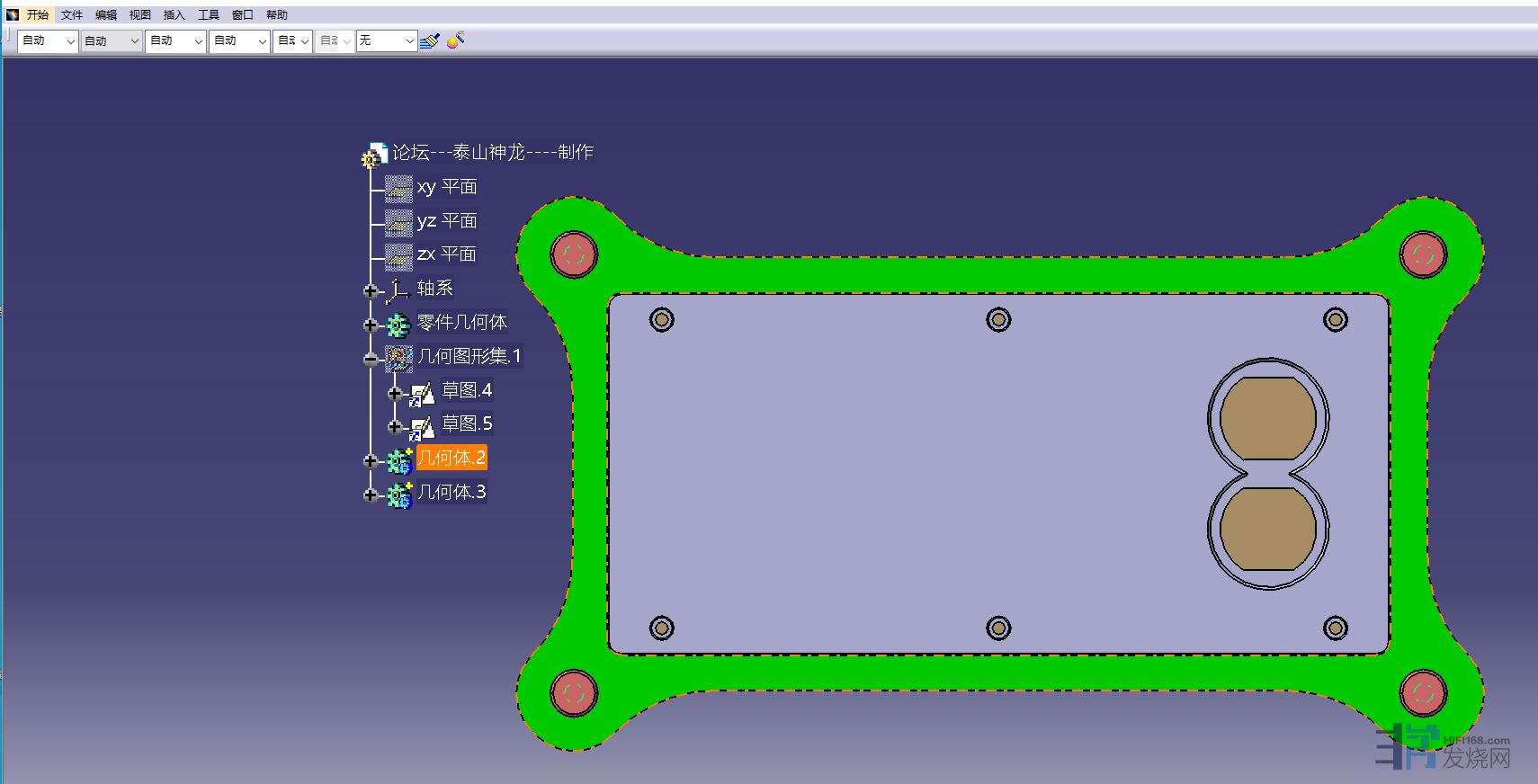

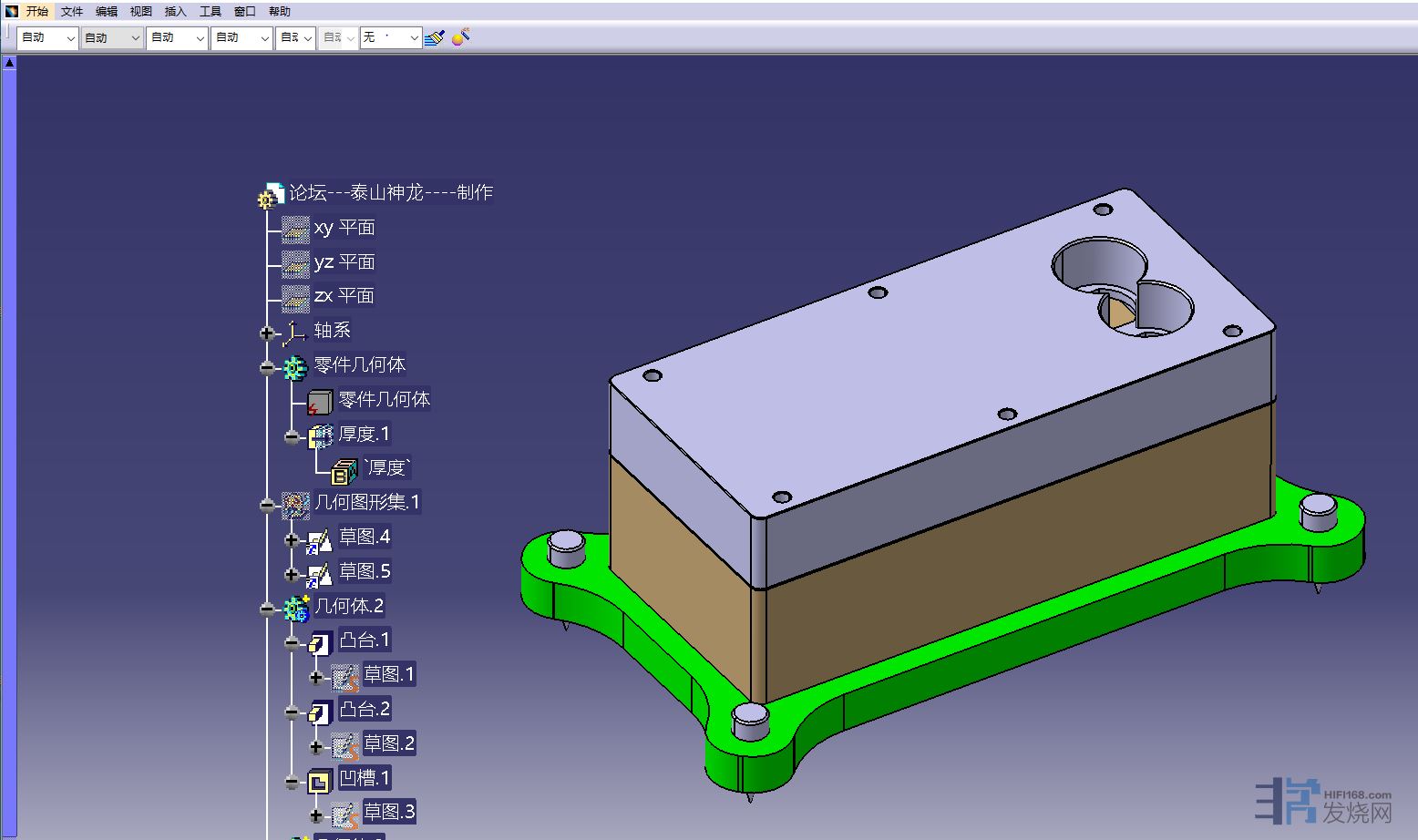

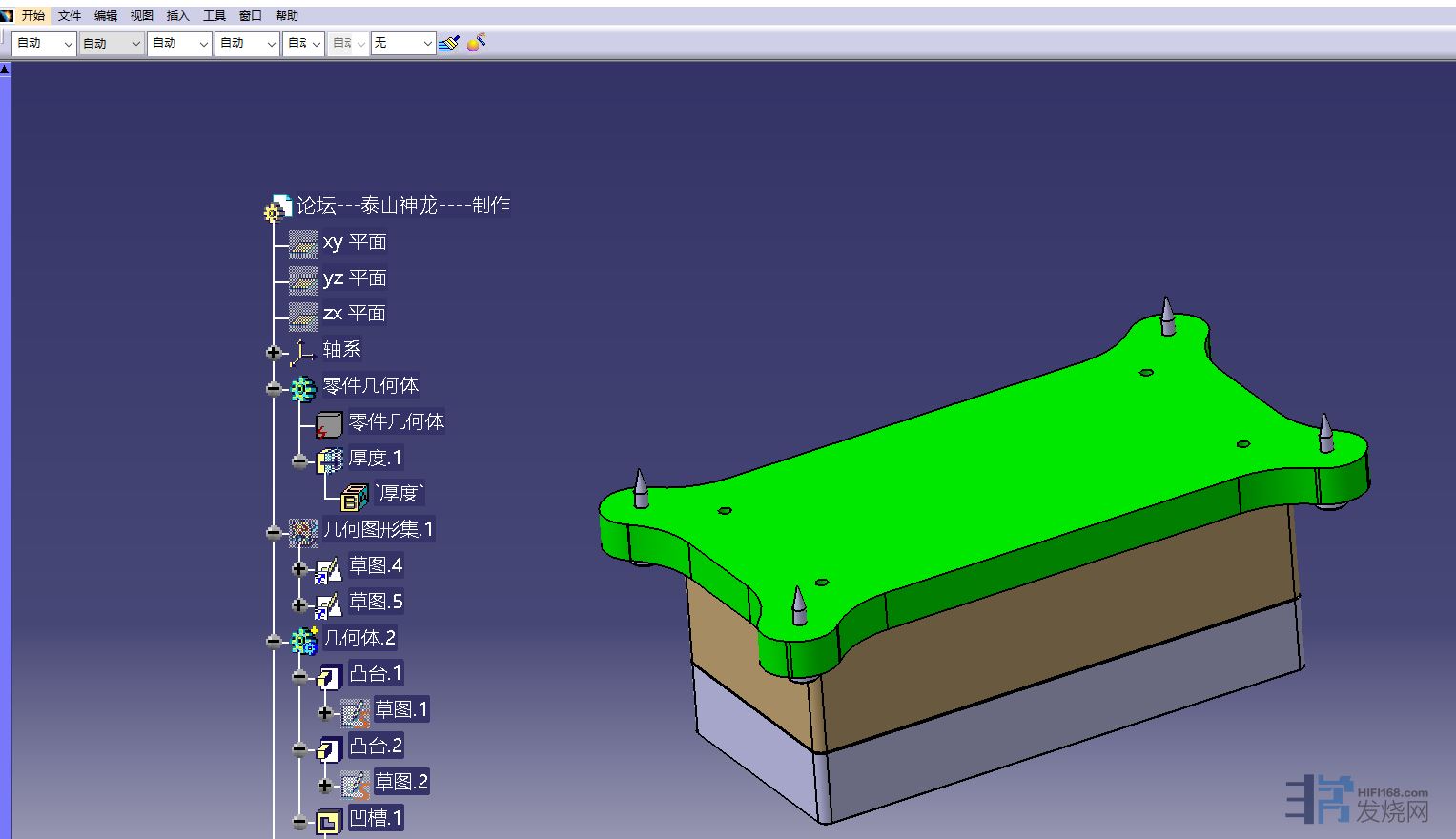

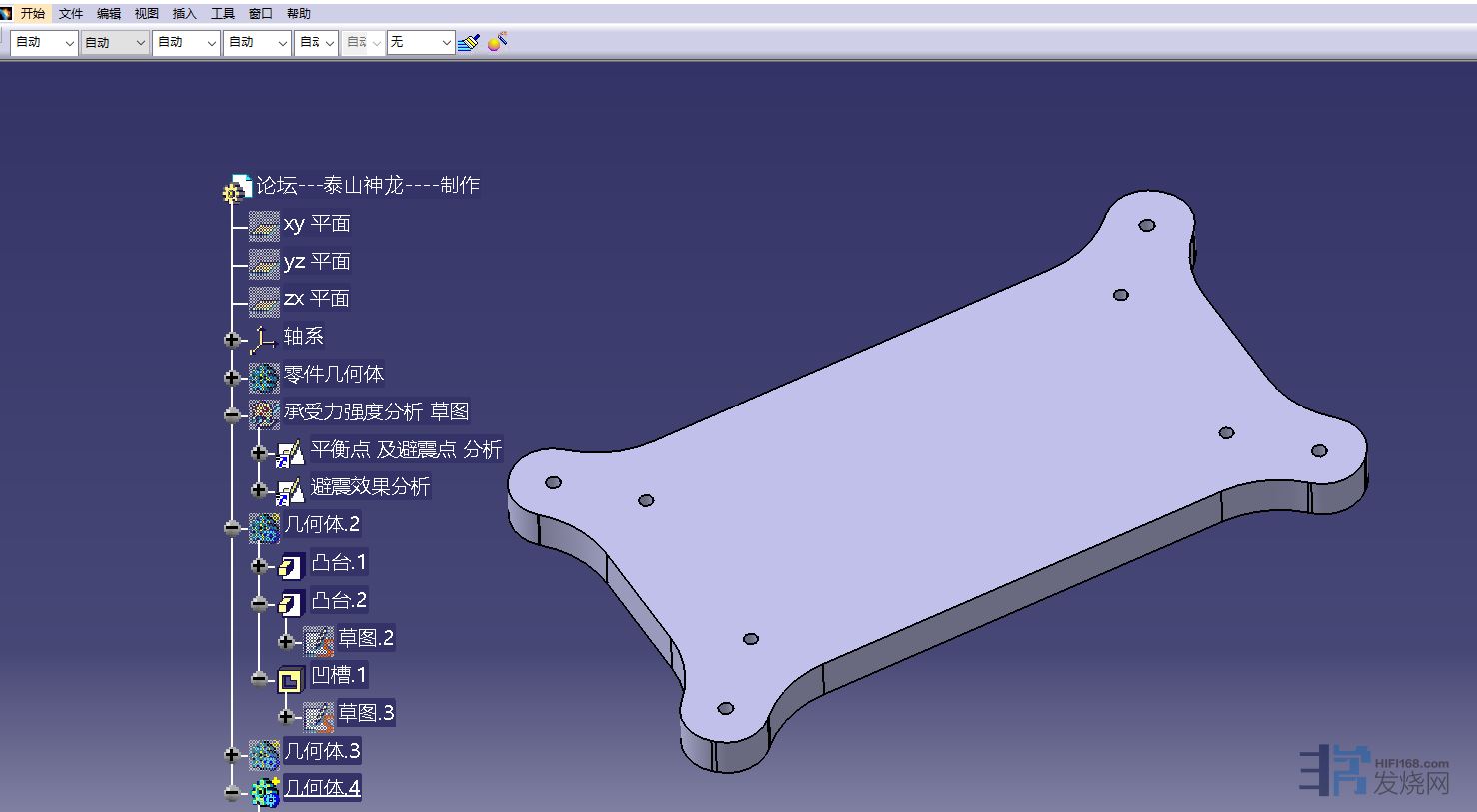

决定重新设计一个安装避震顶的垫板 （看了一上述插线板避震钉的实际产品 借鉴了一下）

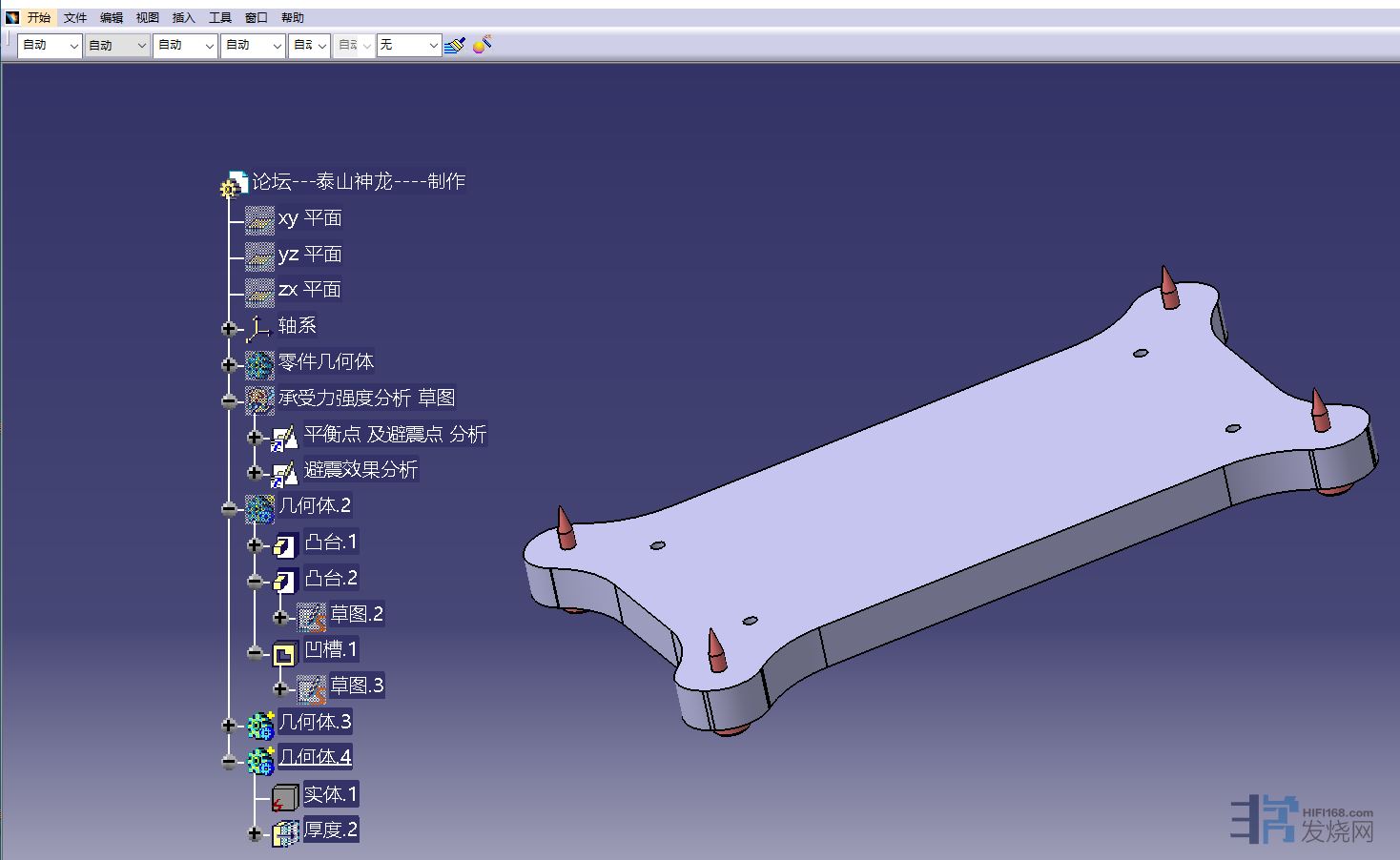

开始初步3D造型设计

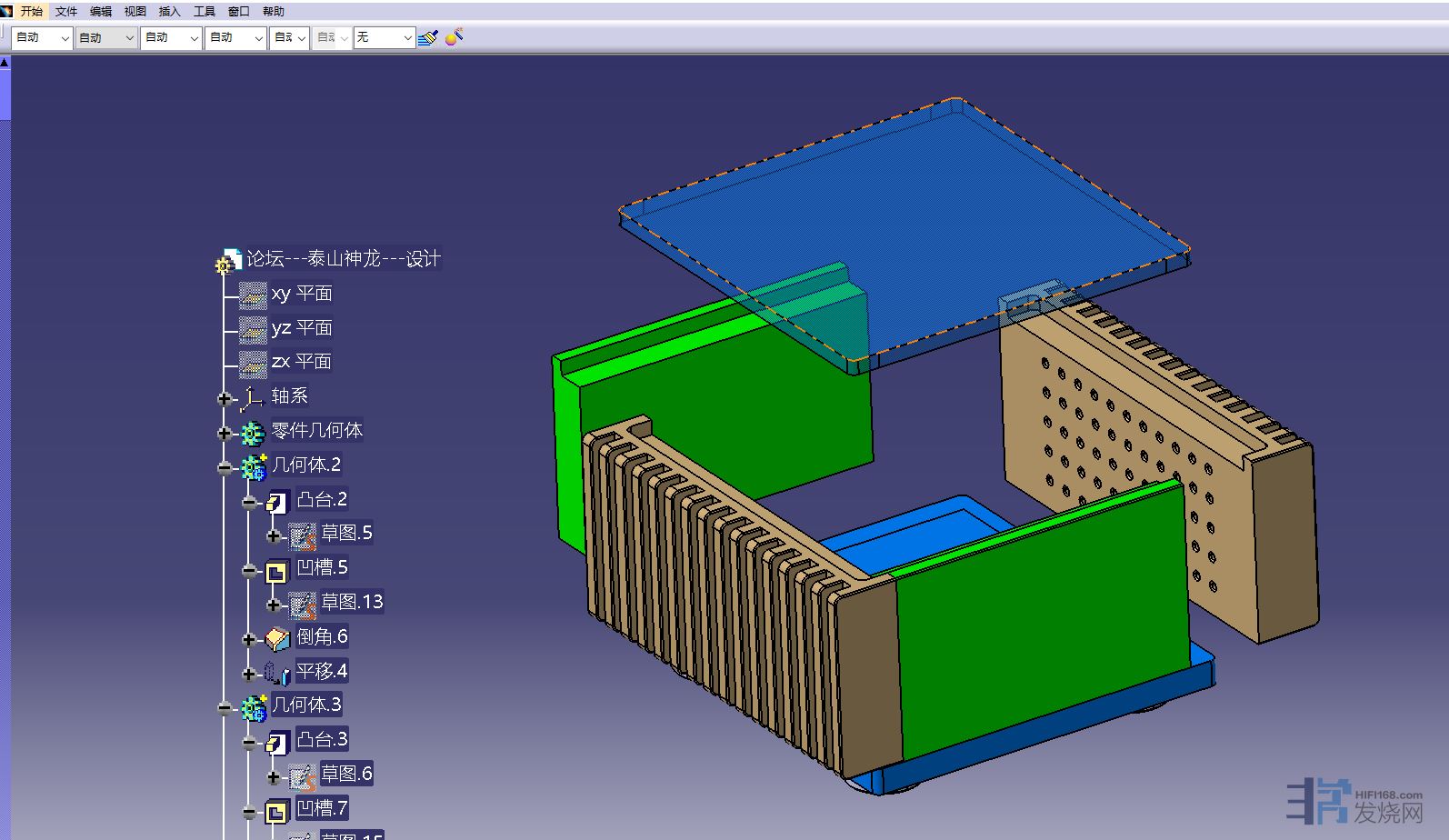

爆炸一下  检查一下
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
25#
t T
发表于 2024-07-09 21:59 |显示全部

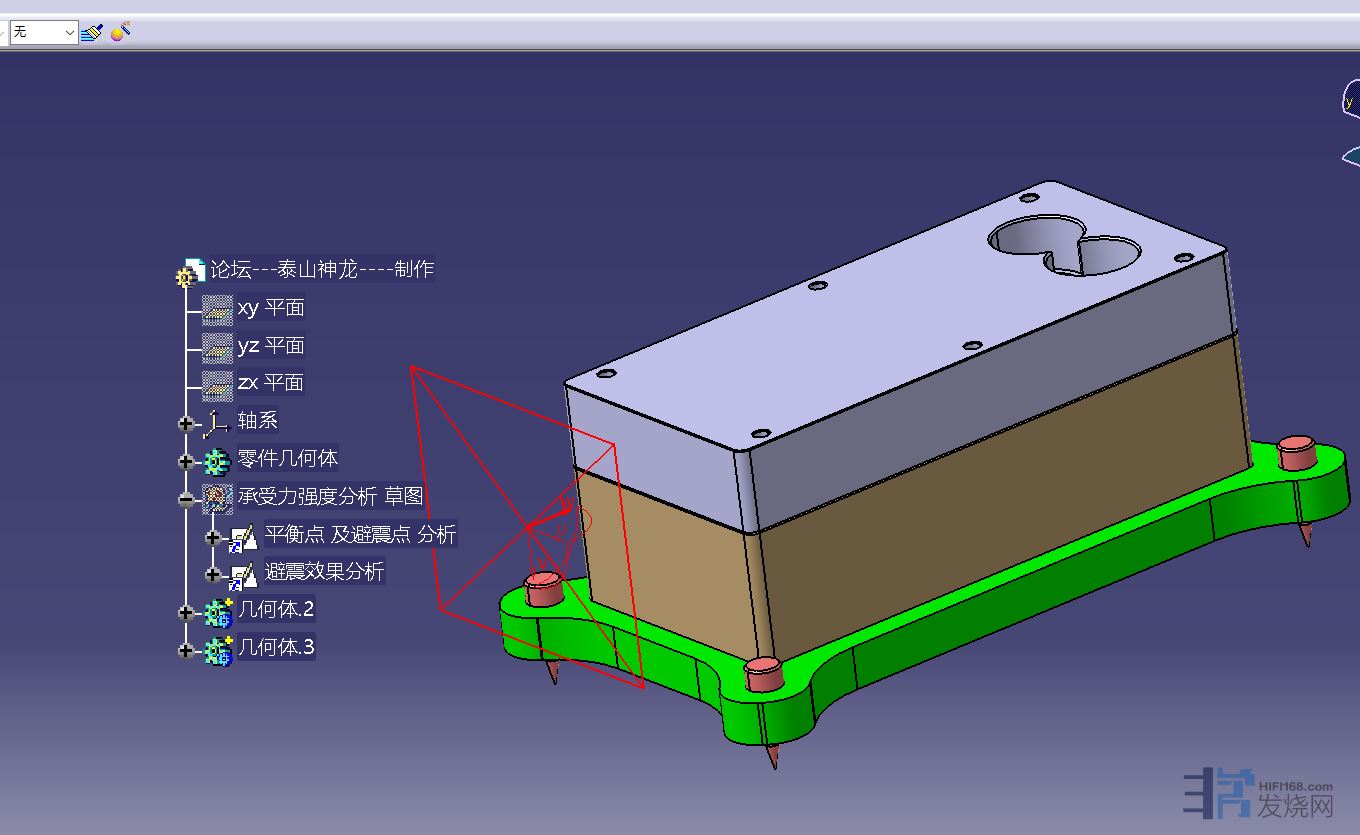

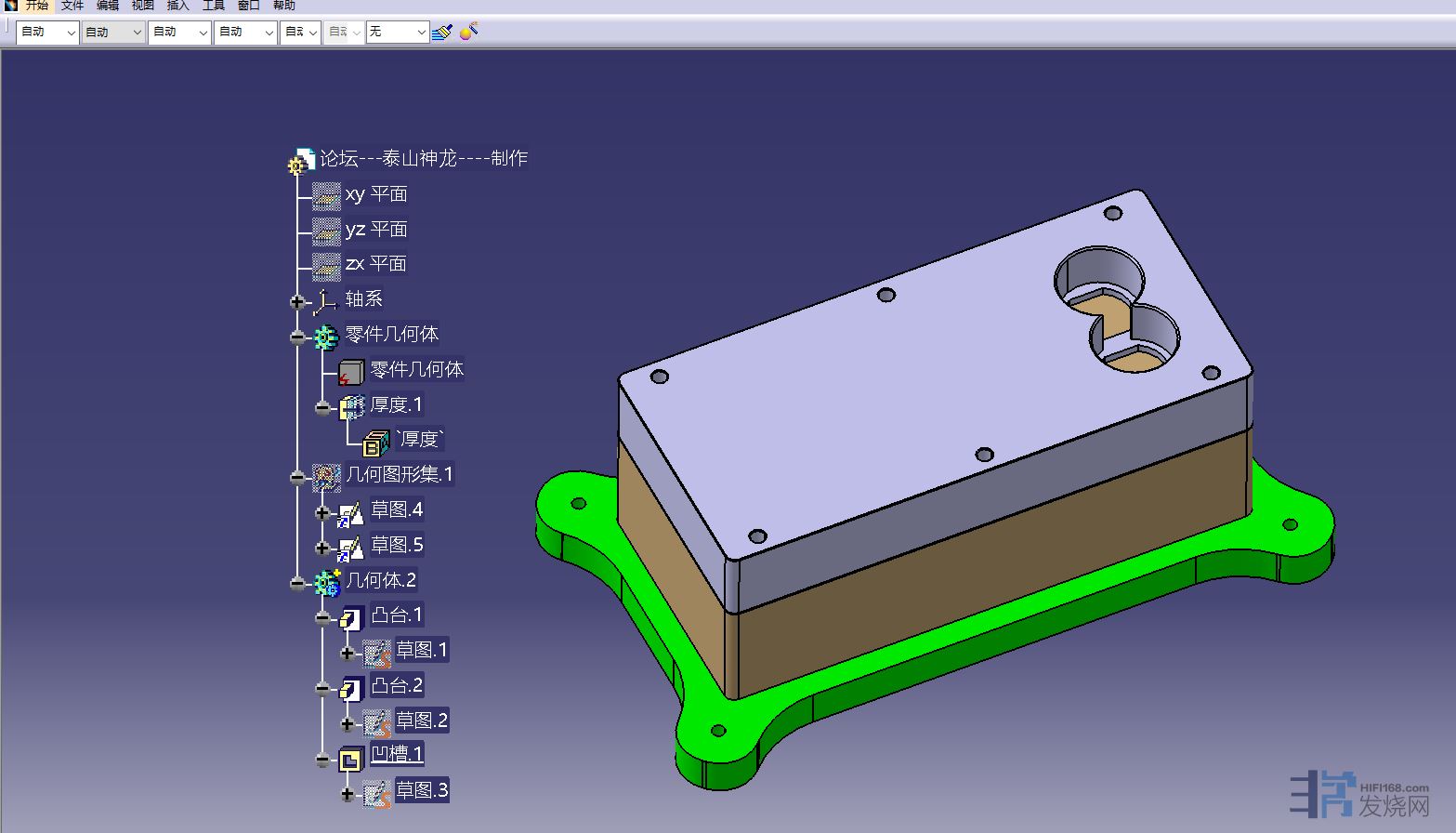

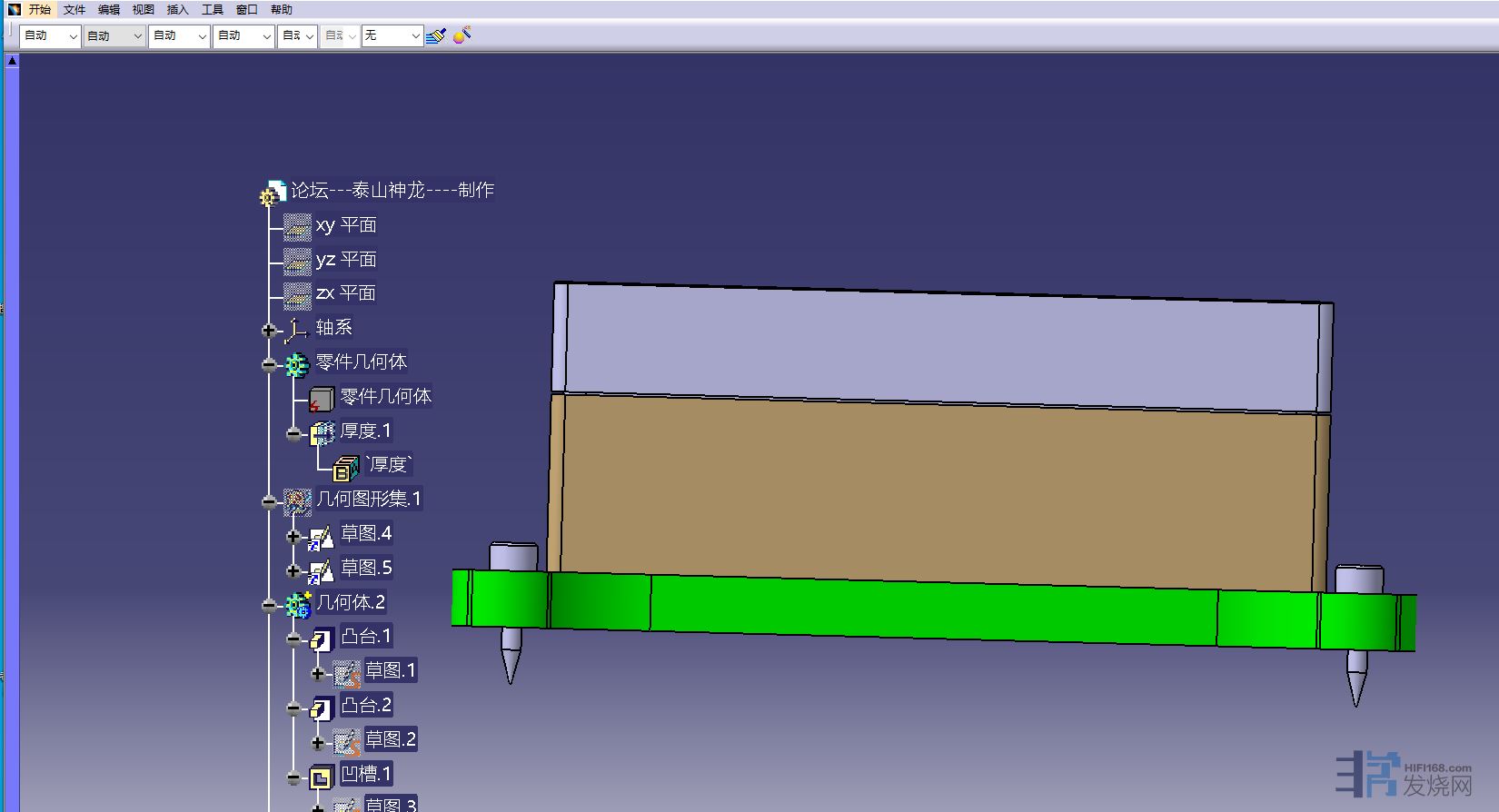

进行3D装配
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
26#
t T
发表于 2024-07-09 22:00 |显示全部

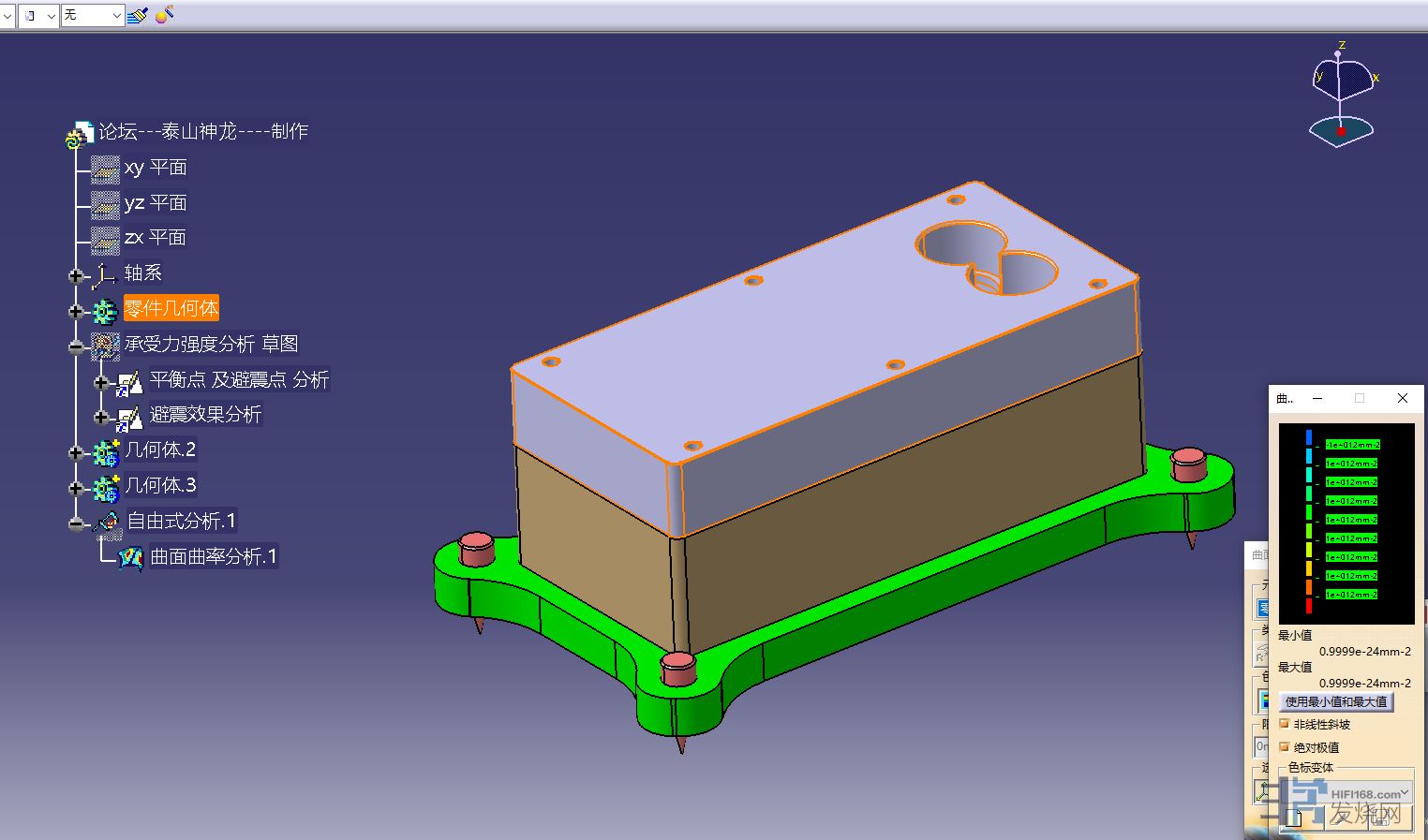

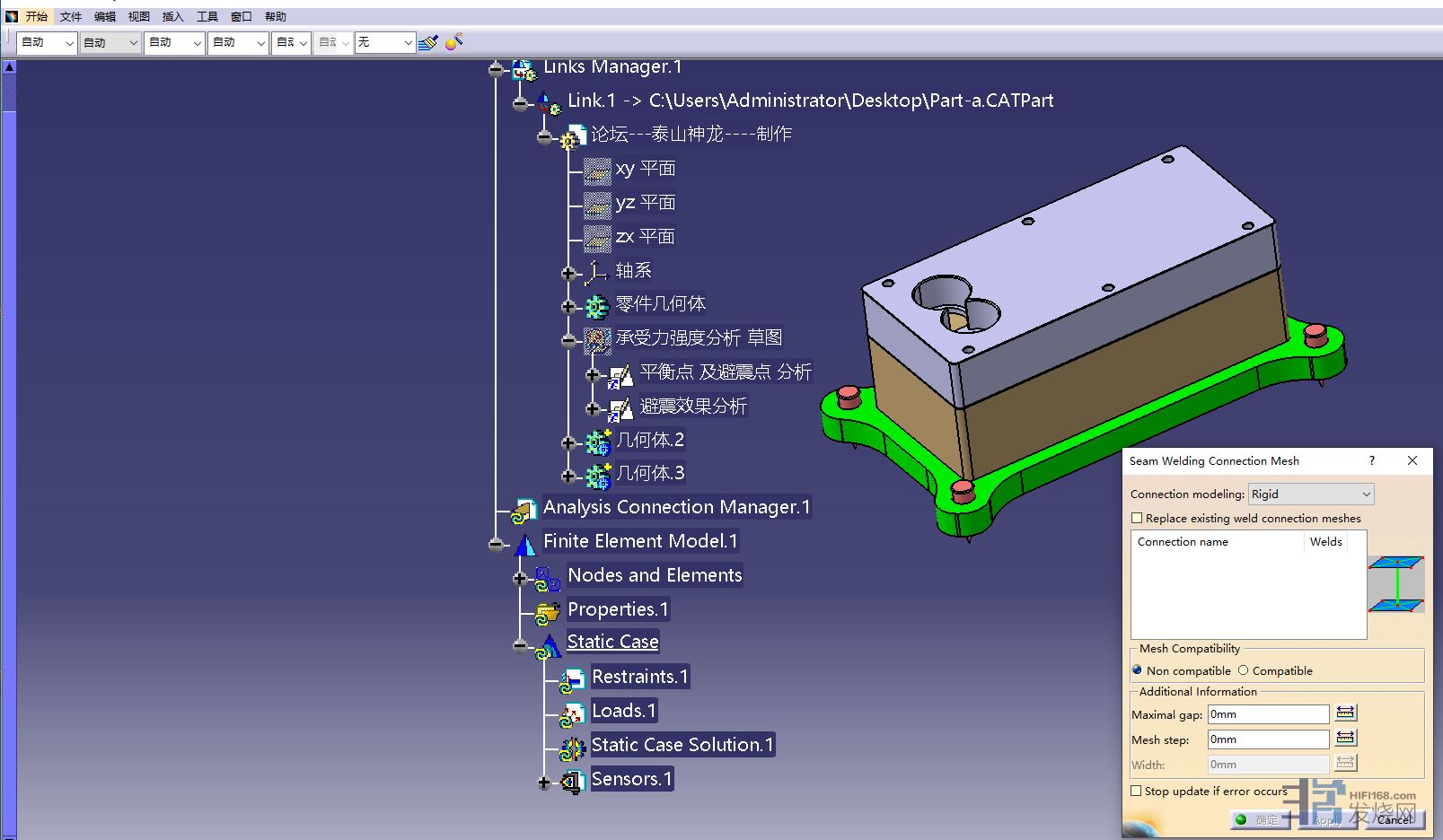

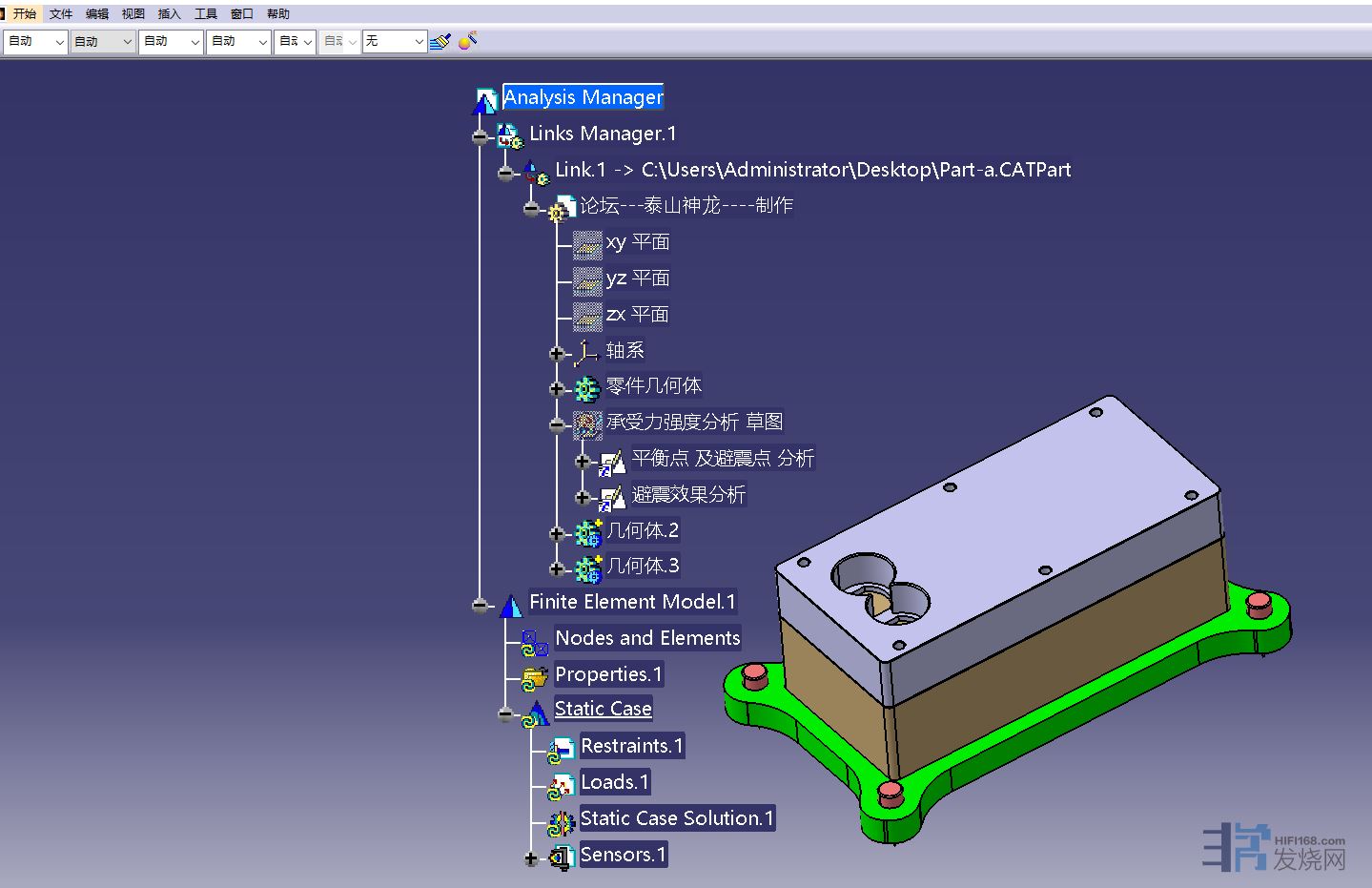

使用曲面曲率检查  同时分析一下避震效果
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
27#
t T
发表于 2024-07-09 22:01 |显示全部

好吧 今天开始加工 设计出来的插线板 避震板
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
28#
t T
发表于 2024-07-09 22:06 |显示全部

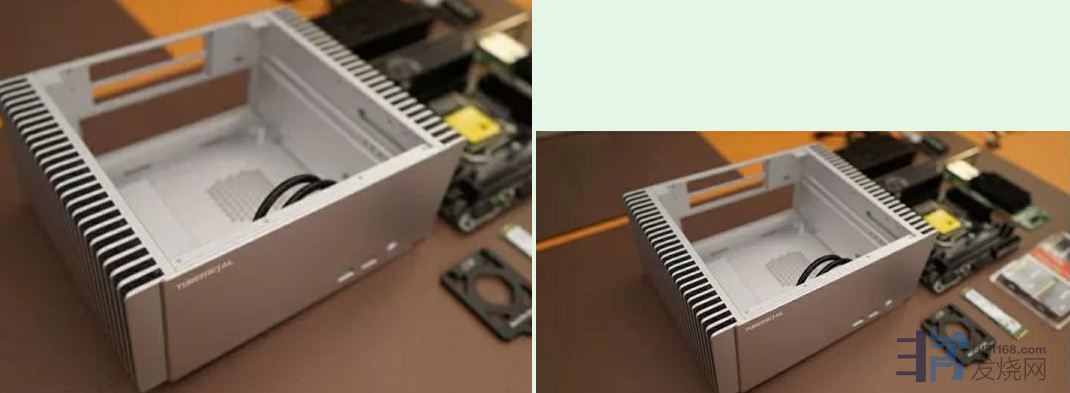

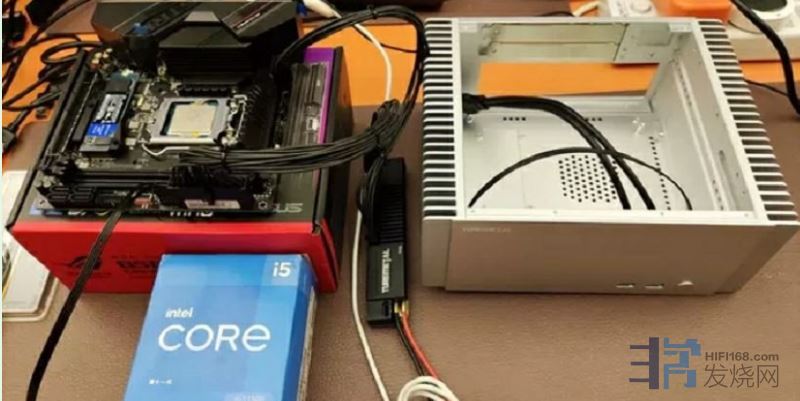

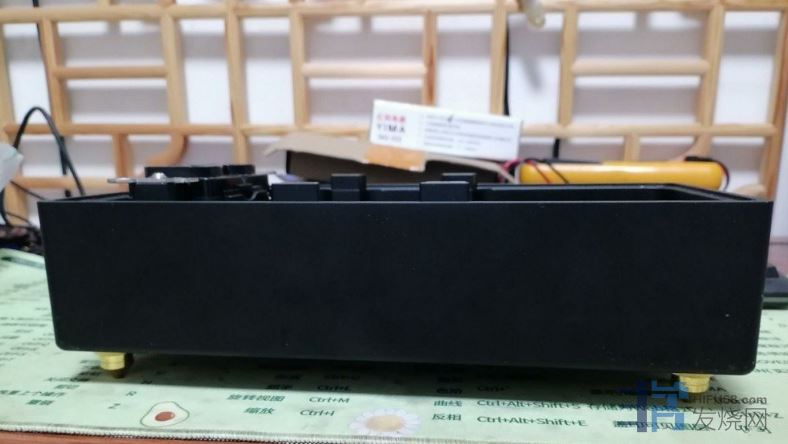

开始设计电脑机箱的时候    参考了这个图片的思路   也只是参考了 思路，

具体散热片里面的孔及厚度 与里面的布局就不一样了   我主要放BTX服务器大板与标准ATX大板，同时也放服务器电源与标准大电源  （图片上的都是ITX小版， 图片上不能安装标准ATX大板。）

个人对着图片 开始画图的 （3D图   前后用了差不多1小时左右）
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
29#
t T
发表于 2024-07-09 22:08 |显示全部

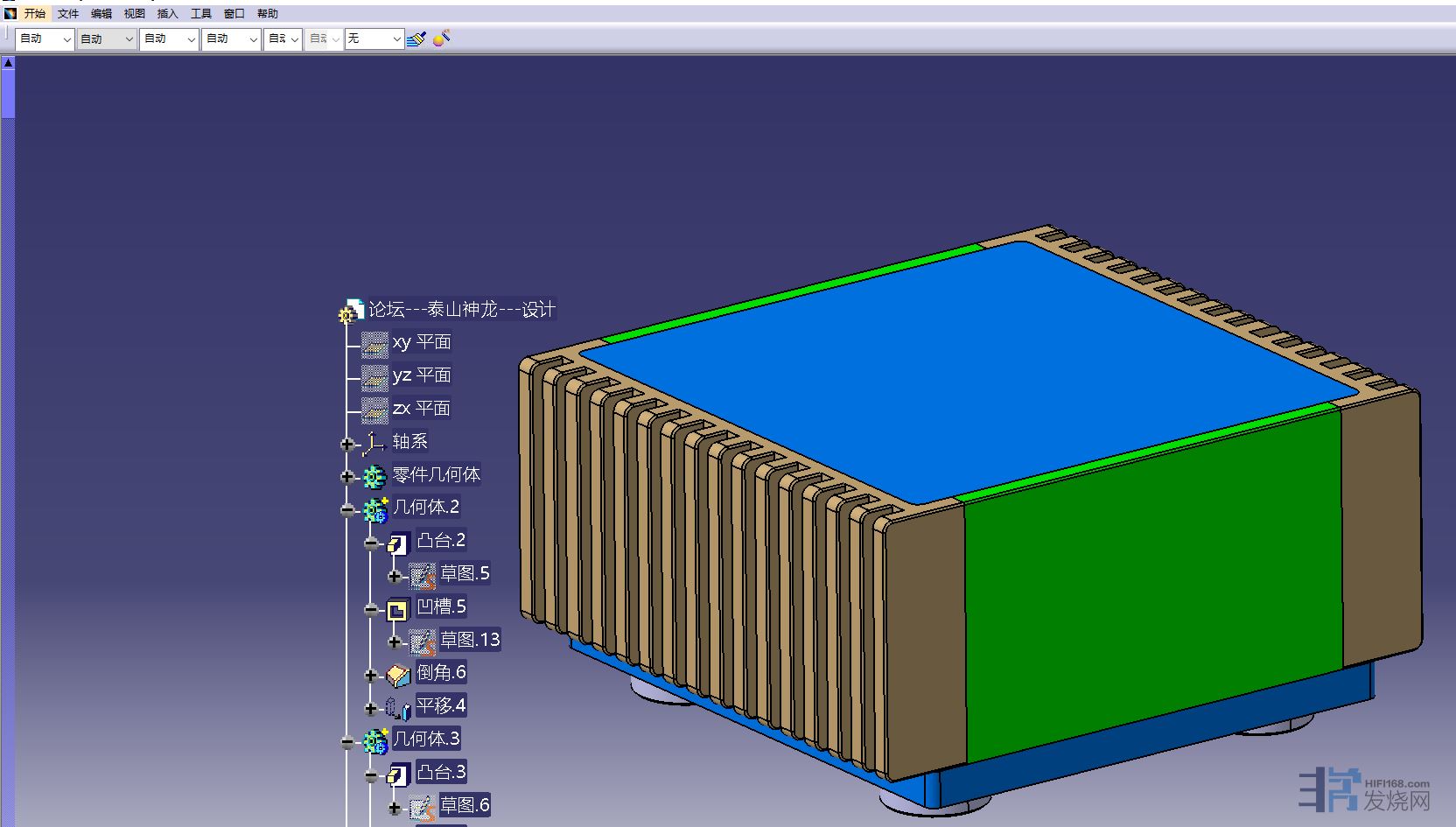

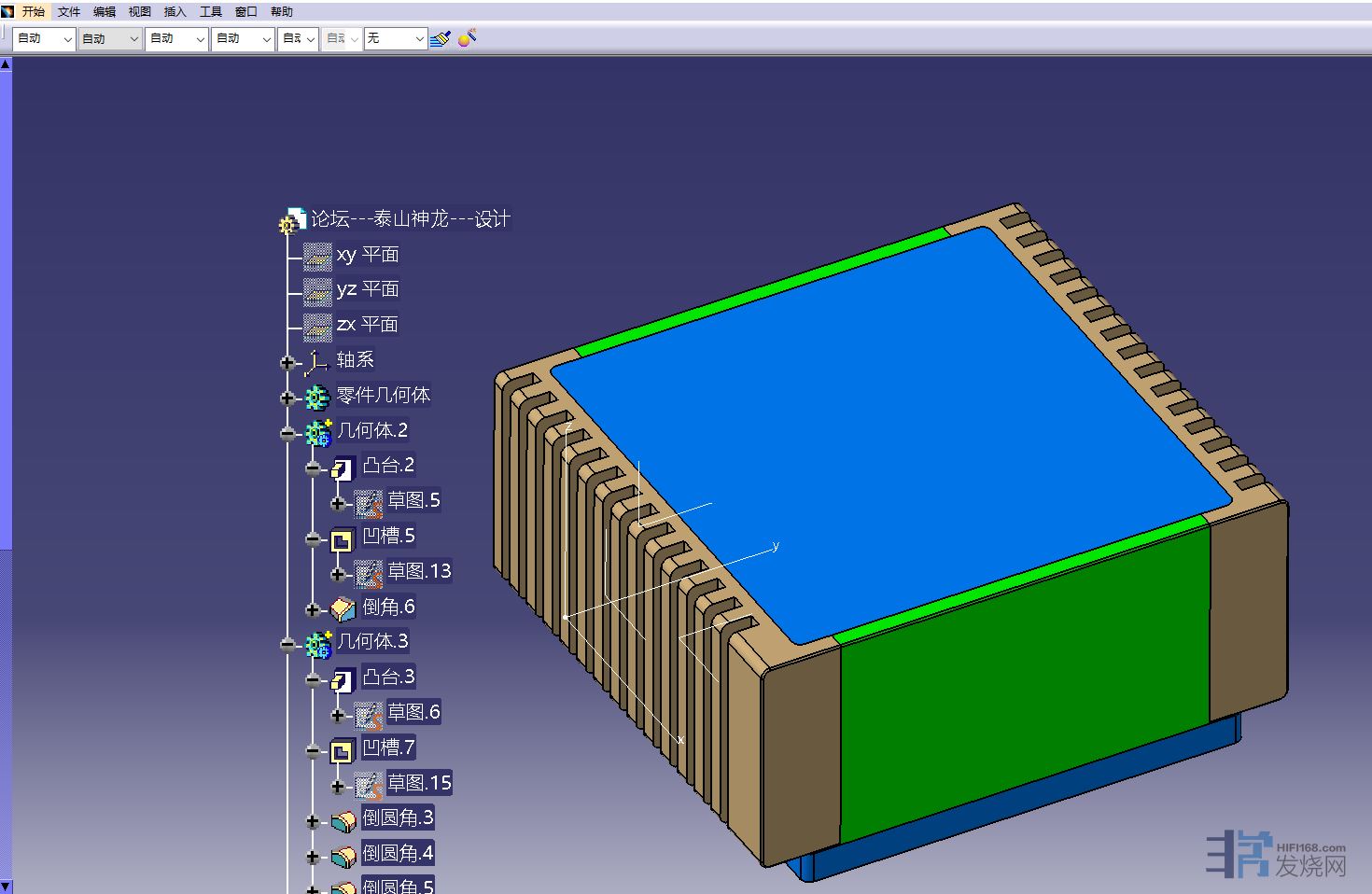

设计的时候已经考虑  可以安装ATX大板与BTX大板 可以安装服务器电源

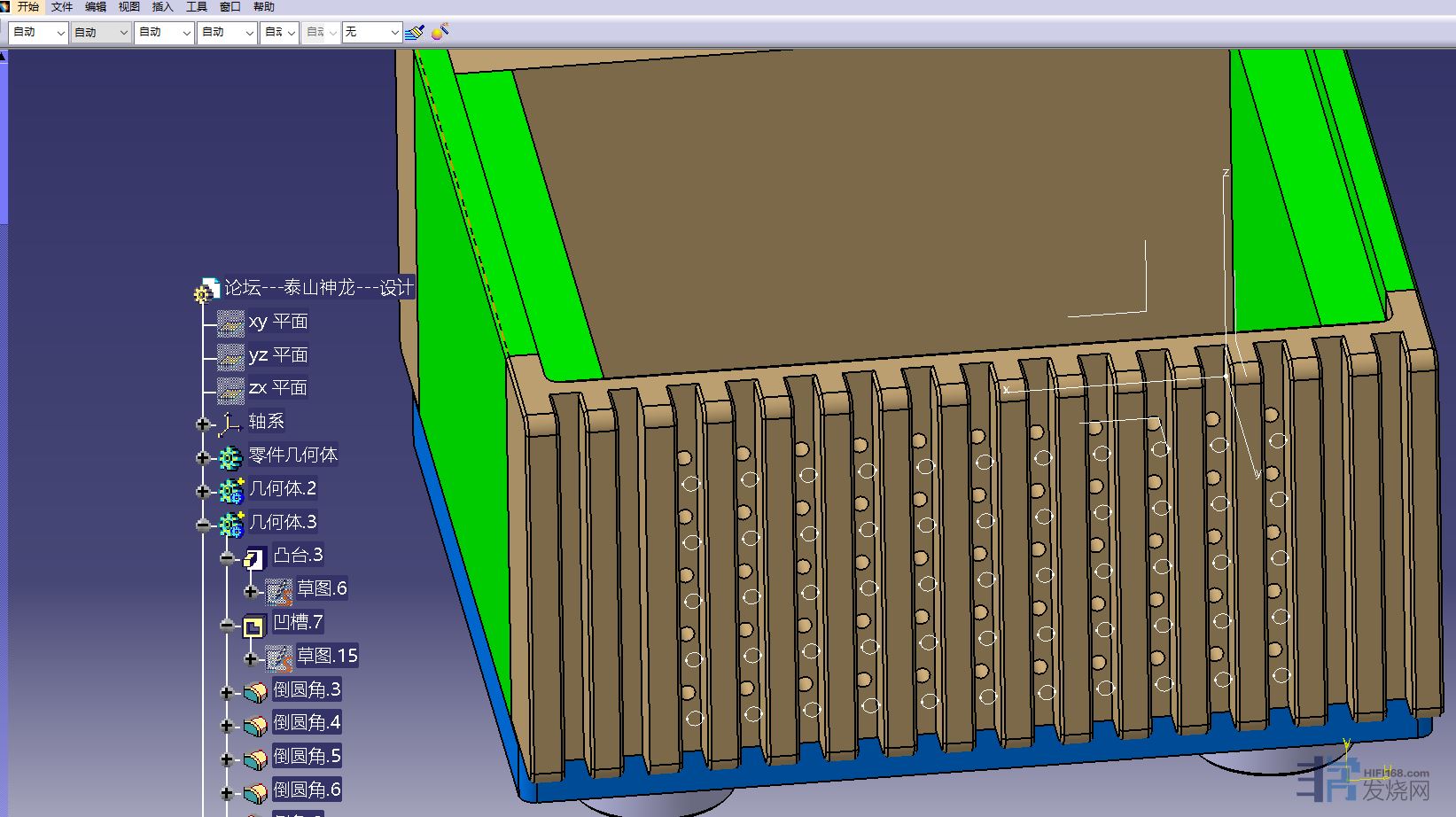

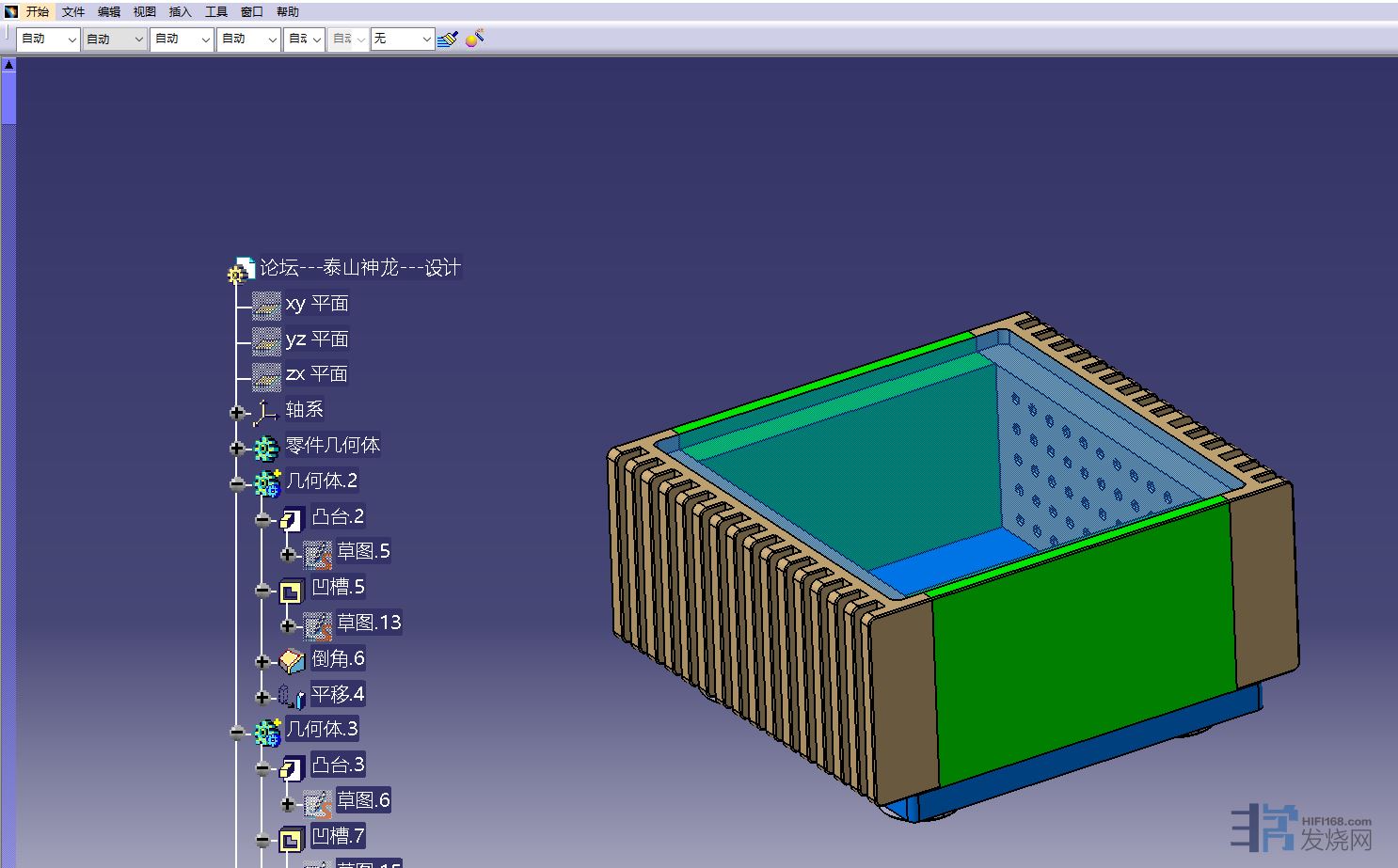

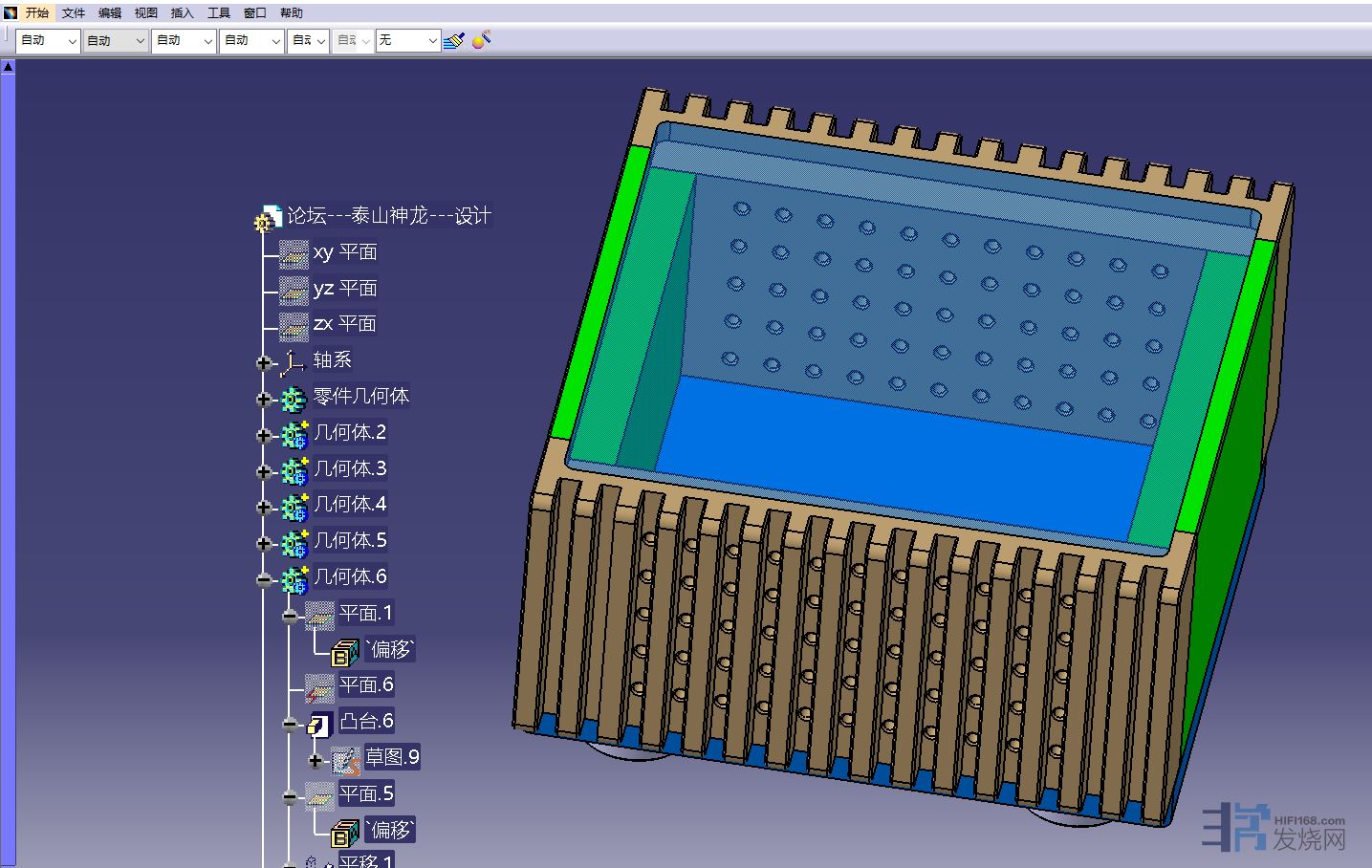

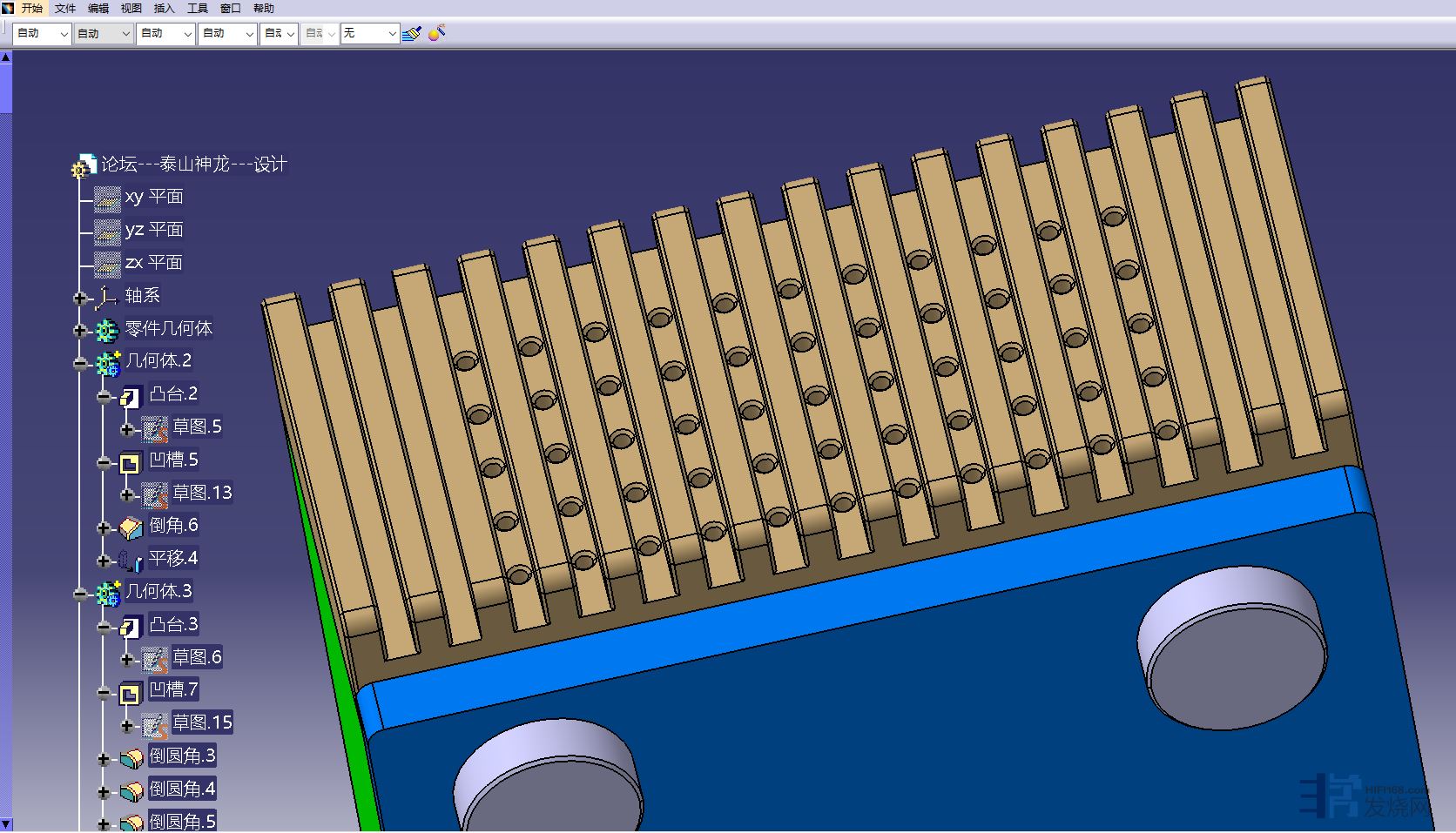

开始设计两侧的散热孔，2侧的卧式散热孔设计了一下
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
30#
t T
发表于 2024-07-09 22:11 |显示全部

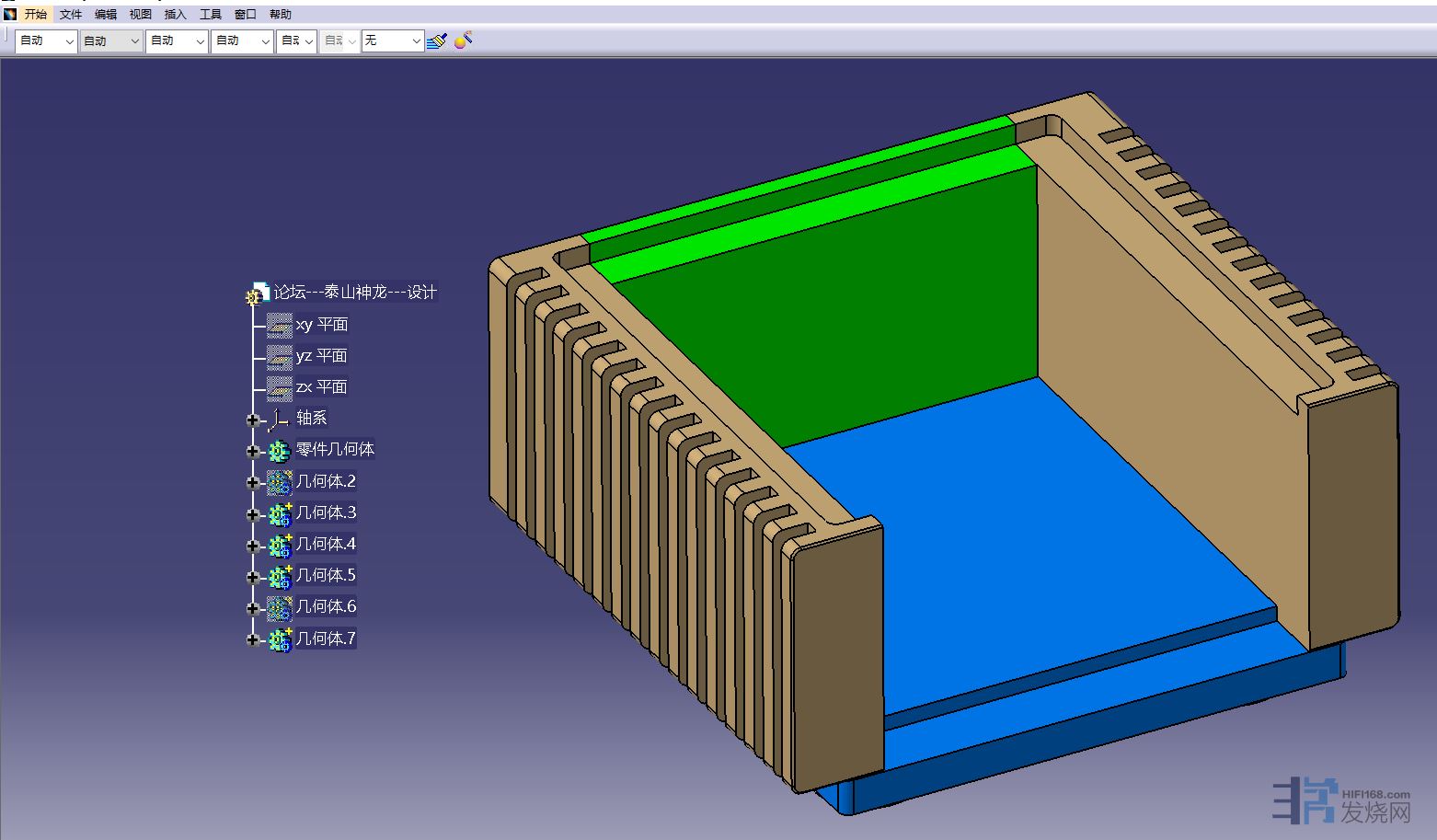

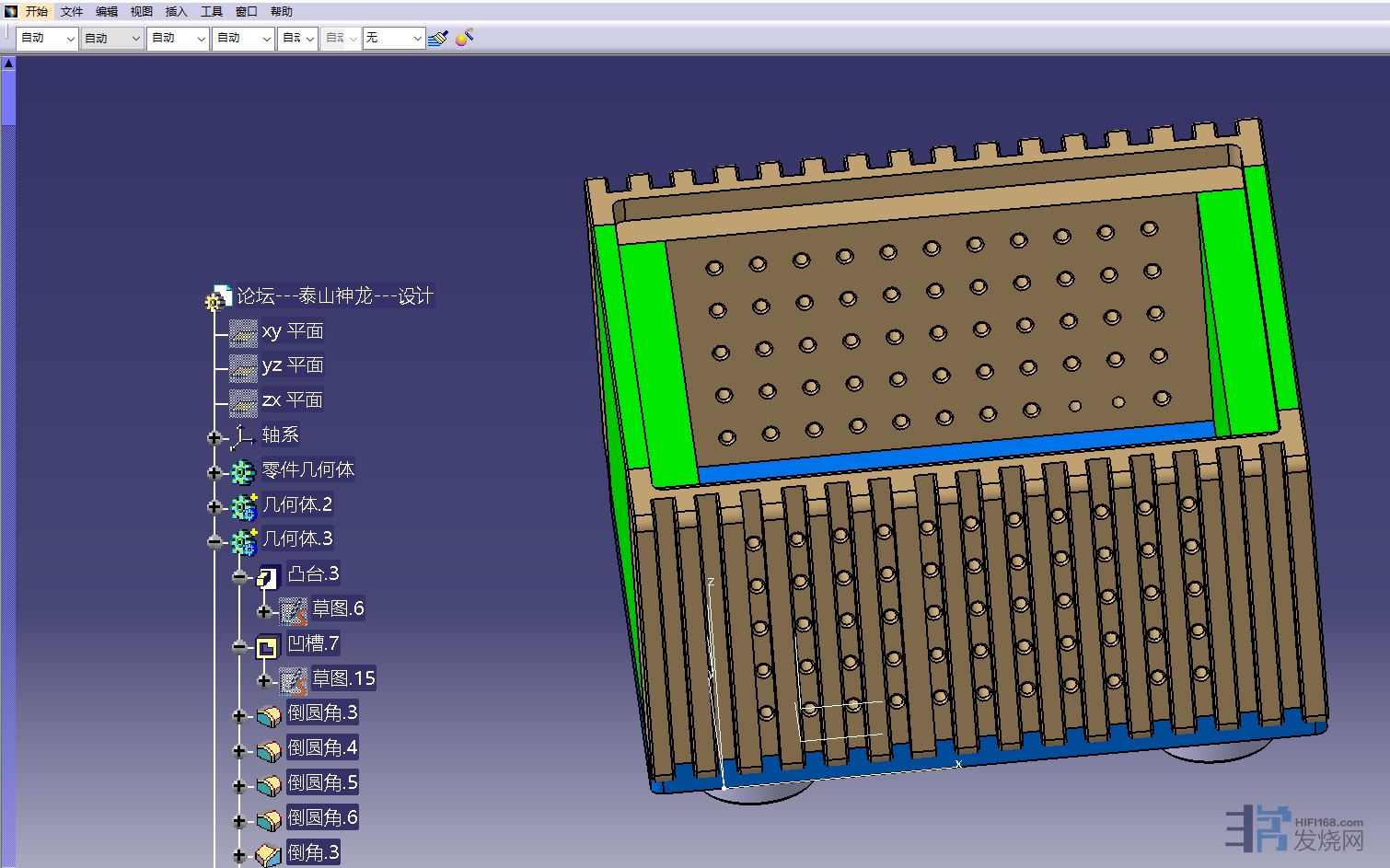

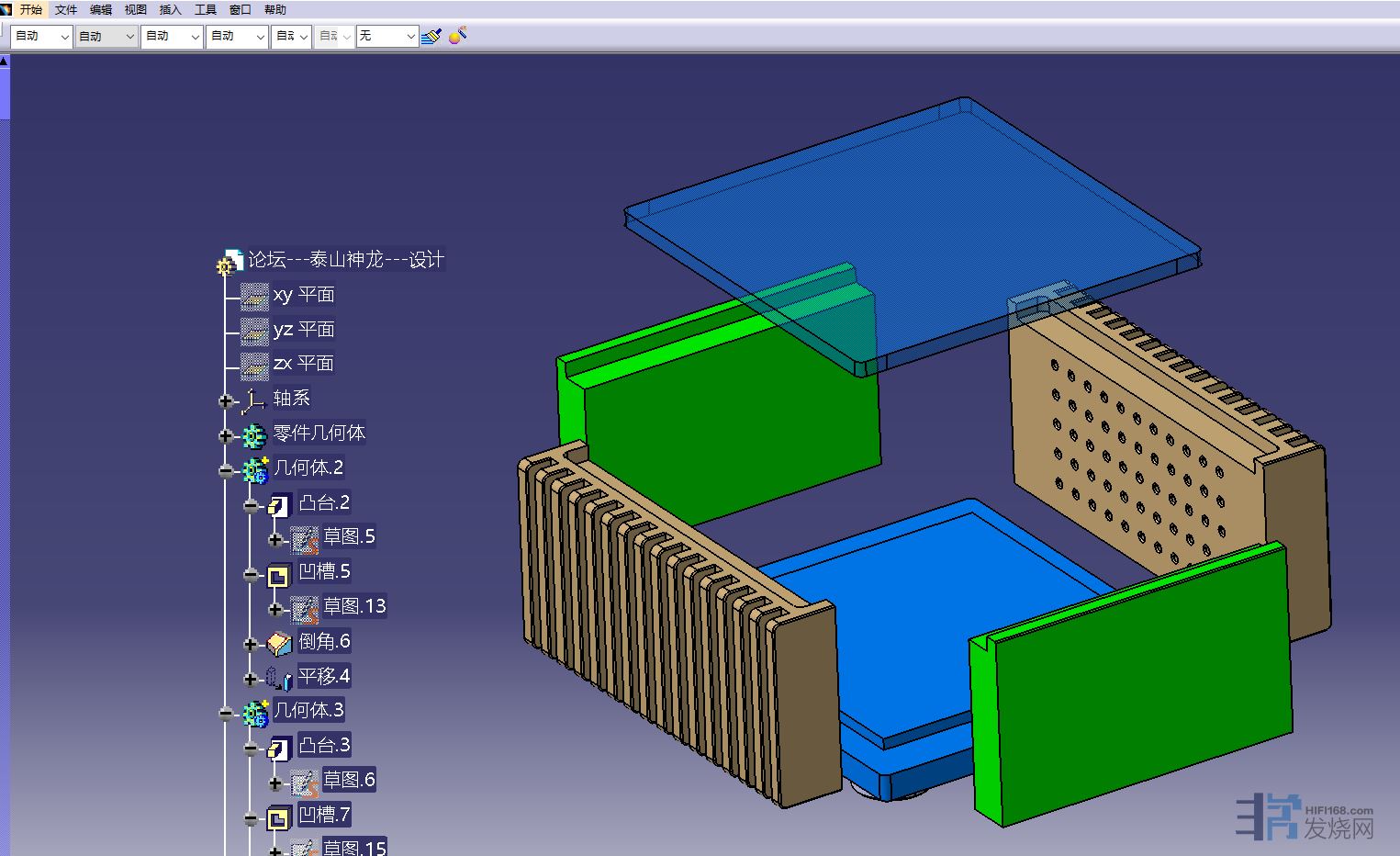

把箱体爆炸一下   看看装配件    方便分块修改设计
